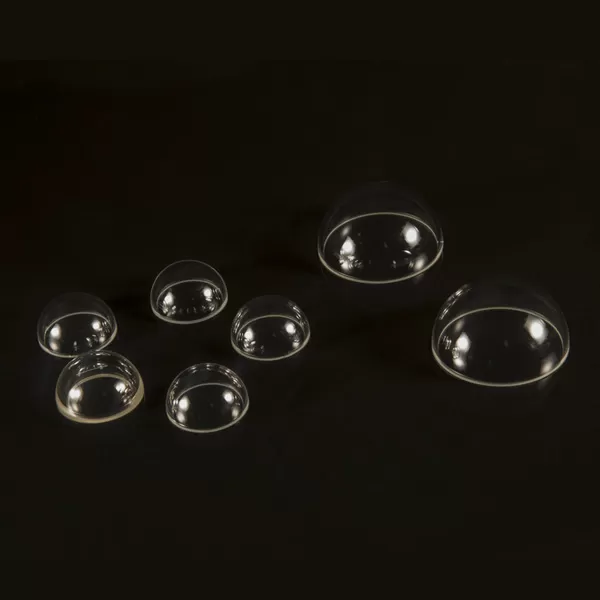

visible dome1

可见圆顶

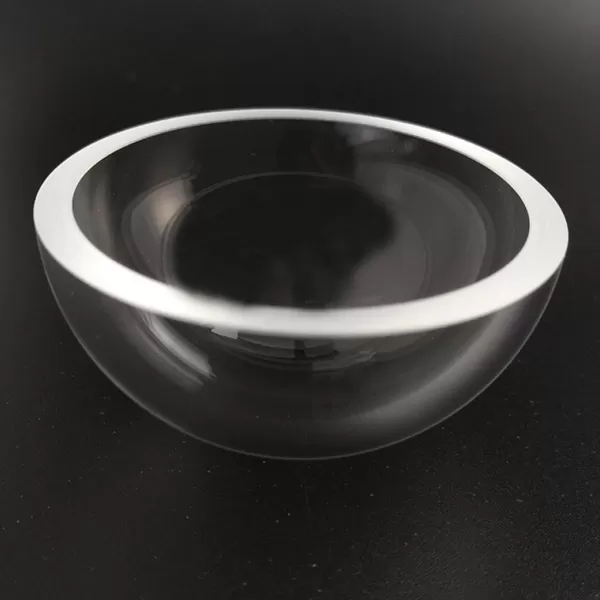

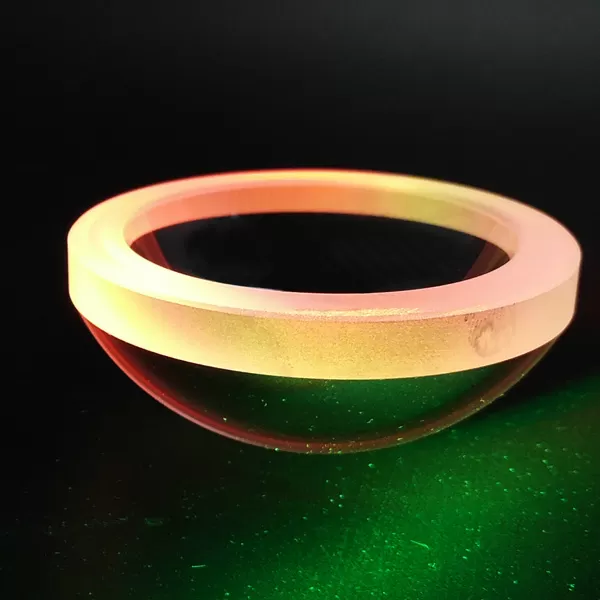

Ecoptik (也称为BRD光学) 透明光学玻璃圆顶透镜由两个平行的光学表面组成,(凸面 & 凹面)。通常我们可以控制平行公差 <± 2μm。完美的平行表面,在成像中,图像不会失真,而在光的测量中,光不会失真。生态光学圆顶,光学性能独特,是通过光学研磨和抛光的光学技术产生的。


生态(也称为BRD光学) 大型透明光学玻璃圆顶透镜主要是半球,超半球和定制设计。无论是可见穹顶、UV穹顶,还是IR穹顶,Ecoptik穹顶都已在国际市场上得到确认。在国防技术,天气监测和光学成像等领域发现了Ecoptik圆顶。

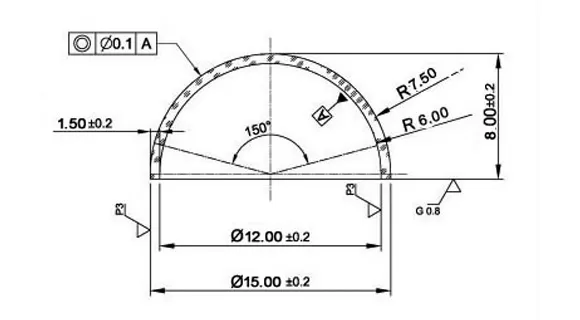

透明光学玻璃圆顶的描述

description

光学玻璃圆顶规范


1,基板: 可见材料 ------- 光学玻璃 (肖特N-BK7,N-BK10,WG295,N-K5等)

2、尺寸: 10毫米-350毫米

3、厚度: 1毫米-10毫米

4、表面质量: 60/40、40/20、20/10

5、表面条纹: 10(5)-3(0.5)

6、涂层: 抗反射 (AR) 涂层

7、通过热处理 (回火) 强化


类型列表
类型编号直径
(毫米)
高度
(毫米)
厚度
(毫米)
BRD-D-101051
BRD-D-15 *1581.5
BRD-D-24A24122
BRD-D-24B *2412.752.4
BRD-D-24C24132
BRD-D-25A2512.52
BRD-D-25B2512.54
BRD-D-25C2514.52
BRD-D-28A28141.5
BRD-D-28B *28151
BRD-D-28C28161.5
BRD-D-30A *30151
BRD-D-30B30152
BRD-D-30C *30162
BRD-D-30D *30164
BRD-D-30E3016.52
BRD-D-30F30172
BRD-D-32A32162
BRD-D-32B32164
BRD-D-32C32172
BRD-D-32D *32174
BRD-D-3636182
BRD-D-38 *38193
BRD-D-40A40202
BRD-D-40B40212
BRD-D-40C *4021.52
BRD-D-50A *50224
BRD-D-50B50252
BRD-D-50C50254
BRD-D-50D *50262
BRD-D-50E50272
BRD-D-50F *50281
BRD-D-50G50282
BRD-D-6060305
BRD-D-61 *6130.615.6
BRD-D-70A *70354
BRD-D-70B70355
BRD-D-70C *70358
BRD-D-74 *7427.26
BRD-D-757537.53
BRD-D-76A *76385.5
BRD-D-76B76386
BRD-D-8080404
BRD-D-90 *904512
BRD-D-100A100502
BRD-D-100B *100504
BRD-D-100C100505
BRD-D-110 *1105515
BRD-D-12712750.84
BRD-D-136136604
BRD-D-140A140704
BRD-D-140B1407012
BRD-D-149149.677015
BRD-D-170170566.5
BRD-D-180180607.5
BRD-D-184184617
