off axis parabolic oap mirrors for high power ultrashort laser1

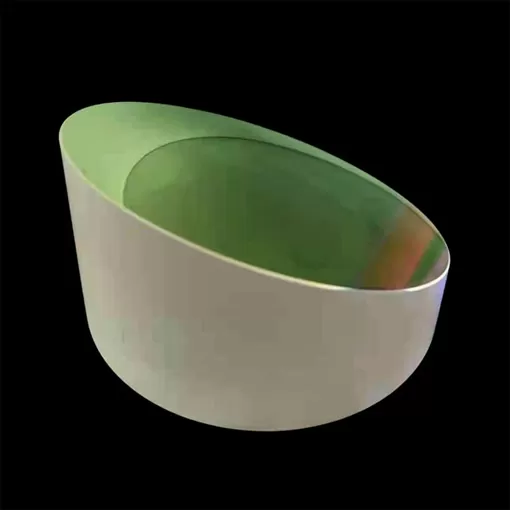

用于高功率超短激光器的离轴抛物面 (OAP) 镜

供应范围: 此缩进用于采购 “离轴抛物面 (OAP) 镜”,用于超短高功率 (高达1PW级别,25 fs,最大能量25 J) ti: 蓝宝石 (800 nm) 激光束聚焦。OAP镜应与真空环境 (< 10-5 mbar) 兼容。应提供符合招标规范的必要质量保证 (QA) 测试报告。下表给出了OAP镜像规格的详细信息。


离轴抛物面镜技术规范

S。没有。参数名义值
1配置等厚或楔形构型
2直径 (毫米)250毫米 + 0/-1毫米
3倾斜焦距 (反射有效焦距)2000 ± 10毫米
4离轴角度 (度)12.5o ± 0.5o
5透明光圈≥ 230毫米
6材料玻璃或等效基材
7反射涂层高反射率,多层电介质
8涂层反射率> s-pol的98.5%。光
9频谱带宽支持750 - 850 nm或更宽 (与在800 nm的中心波长下工作的Ti: Sa激光器一起使用) 750 - 850
10曲面图形误差 (对于OAP曲面)在透明孔径上测得的633 nm处 ≤ λ/4峰谷值
11表面质量 (划痕/挖掘)60/40或更好
12激光损伤阈值≥ 0.2 J /cm2用于超短20-100fs脉冲
13OAP上的标记 (用于轴对齐目的)在OAP的背面应提供蚀刻标记,显示几何中心和顶点方向
14真空兼容性≤ 10-5毫巴
15质量保证 (QA) 文件 (用于每个ap)(1) 尺寸报告 (机械尺寸,倾斜焦距,离轴距离和角度)。
(2) 涂覆后OAP表面的干涉图分析,以评估直径至少100毫米或更大的区域上的表面图形误差。
(3) 在整个波长范围内 (750纳米-850纳米或更宽) 的反射率曲线。上述报告应在装运前发送给买方,以供批准。只有在买方批准测试报告后,才允许最终装运。
16证人样本一份具有相同基材和涂层的见证样品 (尺寸 ≥ 25毫米 × 25毫米,或 ≥ 直径25毫米,或最接近的标准品) 应在交货时与oap一起装运。购买者将有权自行评估证人样品上的QA参数和性能测试以进行评估。


测试和验收标准3.1装运前工厂测试报告:在材料装运前,应提供以下针对采购订单供应的所有OAP反射镜的工厂测试报告:

请单独报QA测试报告

(1) 尺寸报告 (机械尺寸、倾斜焦距、离轴距离和角度)

(2) 涂层后OAP表面的干涉图分析,以评估直径至少100毫米以上的面积上的表面图形误差

(3) 在整个波长范围 (750纳米-850纳米或更宽) 上的反射率曲线。供应商应仅在买方批准工厂测试报告后才发货。见证人样品应在交货时与oap一起装运。


保修: 镜子应在买方现场交货之日起至少三个月内保修。谢谢
