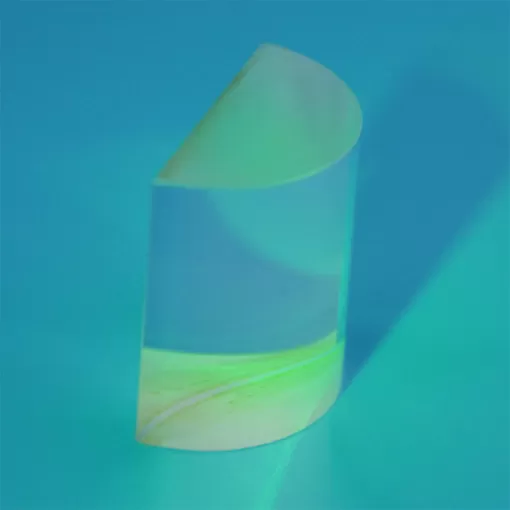

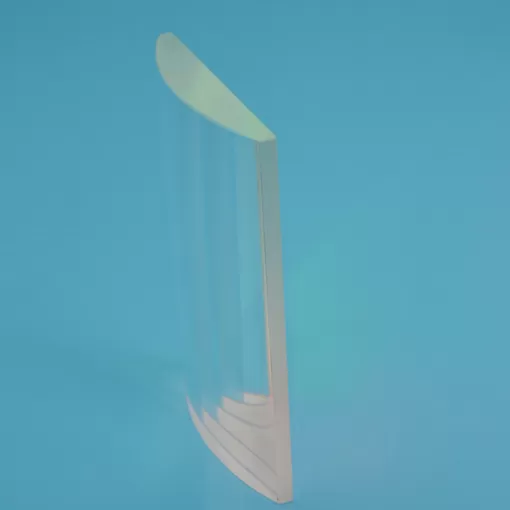

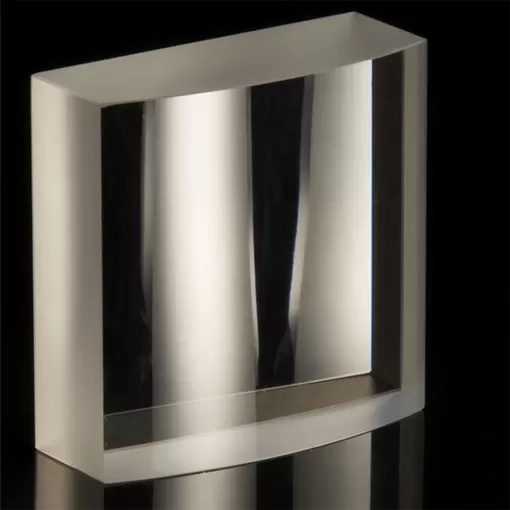

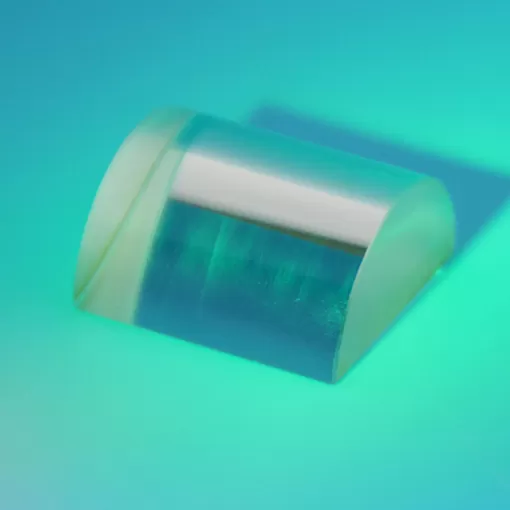

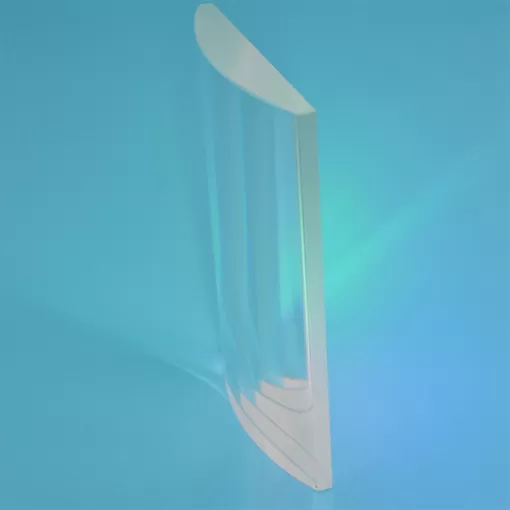

plano convex cylindrical lens

平凸柱面透镜

平凸柱面透镜用于在一个轴上聚光。正平面柱面透镜能够从光点创建线图像,以更改图像的宽高比或将准直输入光聚焦到线。平凸圆柱透镜通常用于狭缝和线检测器阵列的照明,激光投影,激光线聚焦和变形光束整形。如果您有任何需求,请联系生态(也称为BRD光学)。

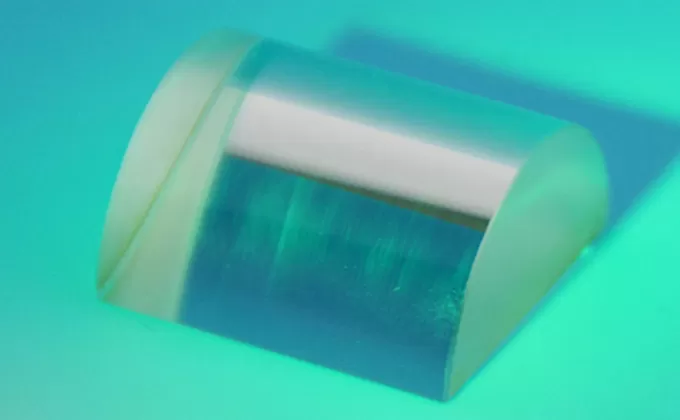

平凸柱面透镜的描述

平球面透镜在两个方向上对称地作用于入射光,而柱面凸透镜在入射光上仅在一个方向上起作用。典型的应用是用一对平凸圆柱透镜对变形光束进行整形。一对正平凸柱面透镜可用于准直和圆激光二极管的输出。另一个可能的应用是使用单个平凸柱面透镜将发散光束聚焦到检测器阵列上。为了使球面像差最小化,当准直光束集中成一条线时,准直光应入射在透镜的曲面上,并且当使用准线性源时,线源应入射在透镜的平面上。

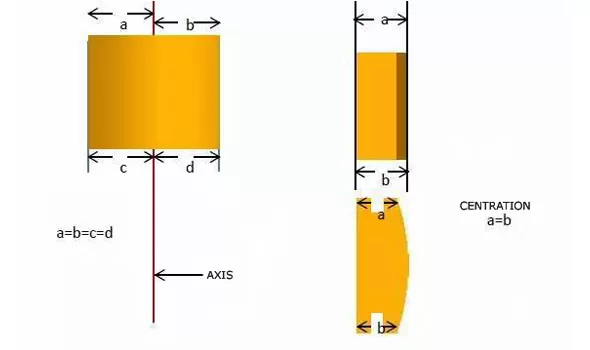

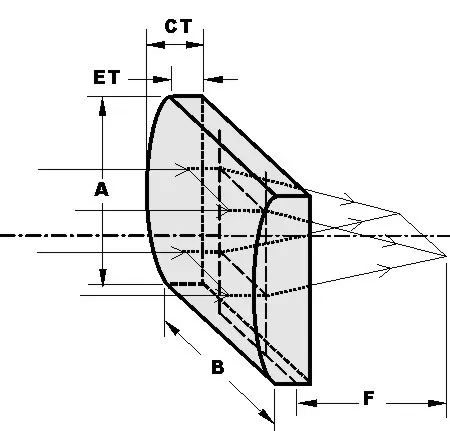

平凸柱面透镜图

Drawing Of Plano Convex Cylindrical Lens

drawing

平凸柱面透镜规格



商业高精度
材料光学玻璃、熔融石英、石英等。
直径0.5毫米 ~ 150毫米
直径公差± 0.1毫米± 0.02
焦距-50毫米 ~ 2000毫米
焦距公差± 2% (<10毫米)
± 0.5% <10毫米-1000毫米)
± 1% (>1000%)
中央通信<3弧min<10弧秒
透明光圈> 85% ~ 92% 直径
表面质量 (划痕/挖掘)MIL 60/40MIL 10/5
表面精度Λ/4@632.8nmΛ/10632.8nm
斜面0.05毫米 ~ 0.2毫米x 45
涂层满足客户的要求。
