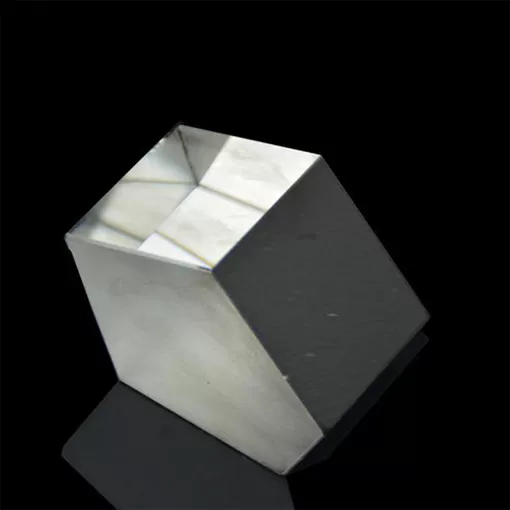

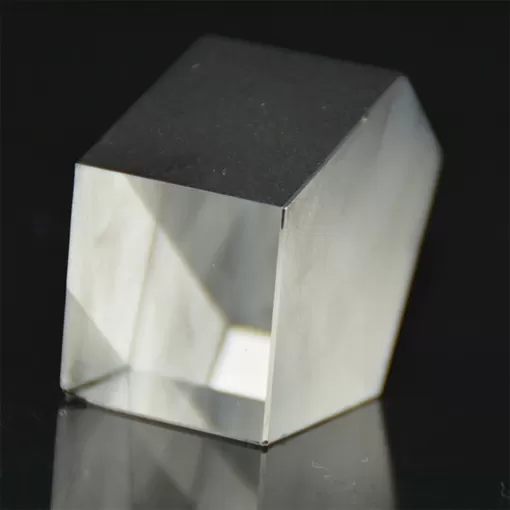

penta prism1

五棱镜

五角棱镜是光束角 (90 °),转向器之一。它有两个目的: 一是无论侧面的第一个入射角是出射光入射光转向角 (90 °)。另一个是,与矩形棱镜不同,生成的图像既没有旋转也没有镜面反射。五棱镜通常用于照相机取景器,图像观察系统或测量仪器中。

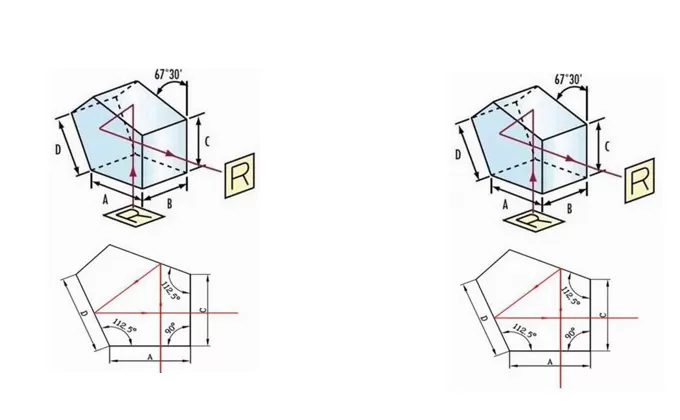

五棱镜的描述


五角棱镜的特点是将90 ° 角的光线变成垂直入射,然后经过45 ° 角的两个表面反射,从90 ° 角射出,在入射光和出射光的另一侧等于90 ° 角,这样的应用五角棱镜可以将轴绕90 ° 旋转。最近,使用五边形的特征光学棱镜测量 [1] 太平洋的平面度,即五角棱镜绕水平轴旋转,使出射光在垂直平面中扫出一个平面,而副绕垂直轴旋转,可以在水平面上测量,当使用激光作为光源时,由于激光距离远,可以扫出一个大平面,这对于房屋建筑,大型工程建筑的平面测量显然是简单方便且精度高,因此五角棱镜的需求越来越多。


根据临界角原理,五边形棱镜无法实现内部全反射。因此,这种棱镜的两个反射表面一般涂有铝膜和黑色涂料,入射和出射表面涂有MgF2单抗反射涂层。

description1
description2

五棱镜规格

材料:N-BK7
直径公差:± 0.1毫米
角度公差:≤ 2''
平整度:Λ/4 @ 632.8nm
表面质量:40/20
透明光圈:> 85%
斜面:<0.25毫米X 45
涂层:S1和S2: 单层MgF2涂层
S3 & S4: 镀铝并涂成黑色
尺寸 (mm)7x5,7x6,10x10,15x15,20x20,30x30
