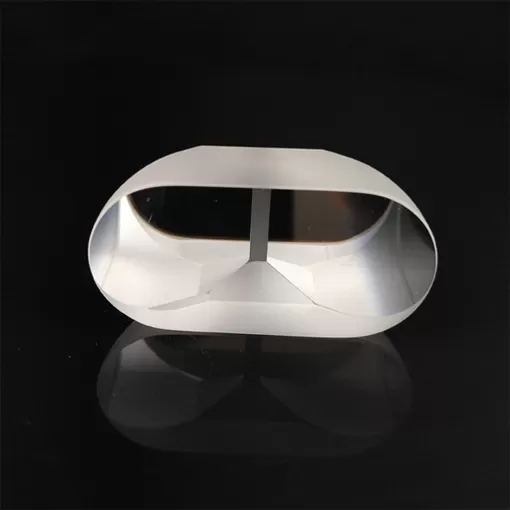

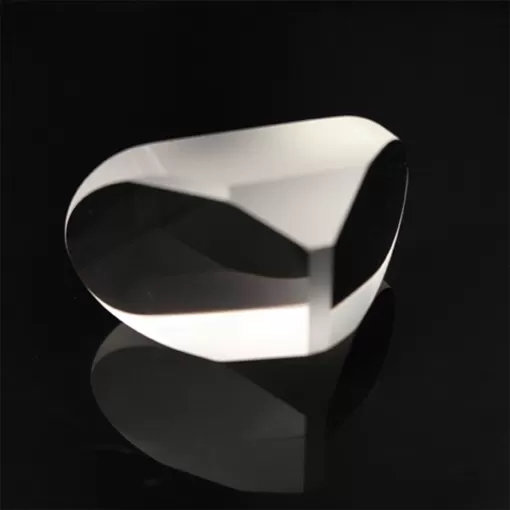

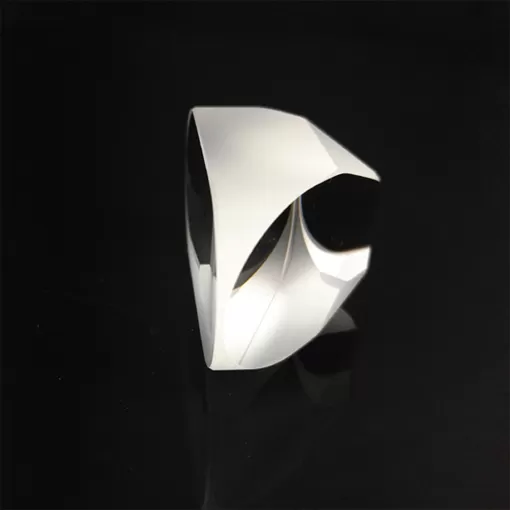

角立方体回射器

BK7和UVFS角立方体回射器棱镜被设计成独立于入射角偏离入射光180度。这些角立方体棱镜具有三个彼此成90 ° 角的镜面,并置以形成立方体的角,其入口面垂直于立方体的对角线。

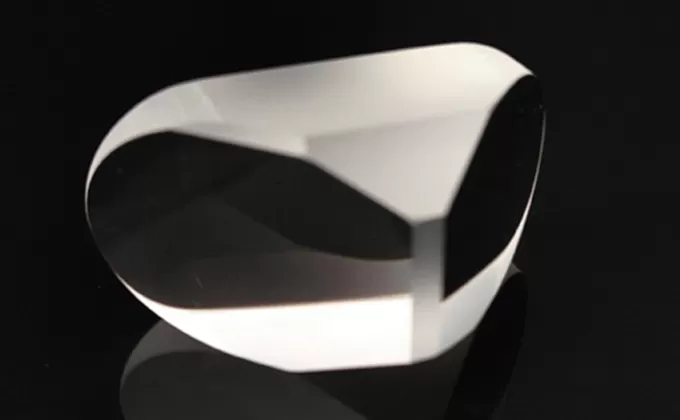

角立方回射器棱镜的描述


角立方回射器,也称为CCR或三面体光学棱镜是一种光学结构,由三个相邻的,相互正交的平面反射表面组成,这些表面形成立方体的角。角立方体以特定角度反射入射光线,与棱镜和光束方向无关。

生态角立方体用于多种应用,例如光谱学,战场技术和卫星。角立方体可用于武器系统的测距,并有助于执行其他精确的位移和距离测量。例如,绕地球轨道运行的卫星在测量板块构造和海洋表面地形时需要监视其位置。


角立方回射器棱镜规范



通用规范。高精度规格。
材料光学玻璃 (H-K9L、BK7或其他),熔融石英
尺寸2毫米 ~ 80毫米
尺寸公差± 0.1毫米± 0.02毫米
90 &deg; 偏差公差<3弧min<3弧秒。
表面平整度 @ 633nmλ/2λ/4
表面质量60-4020-10
涂层应客户要求
