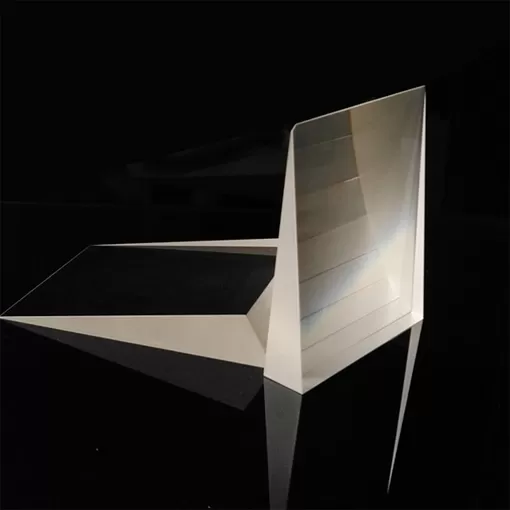

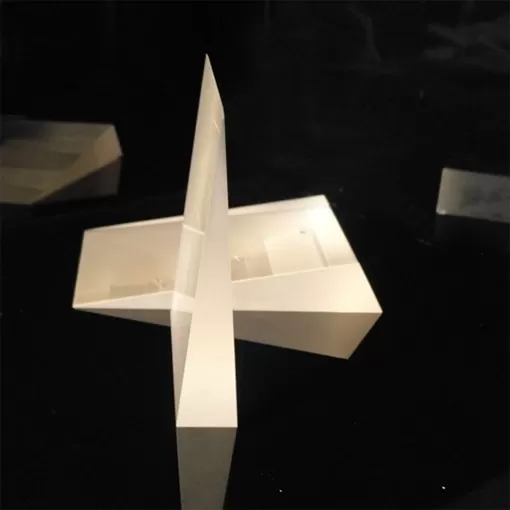

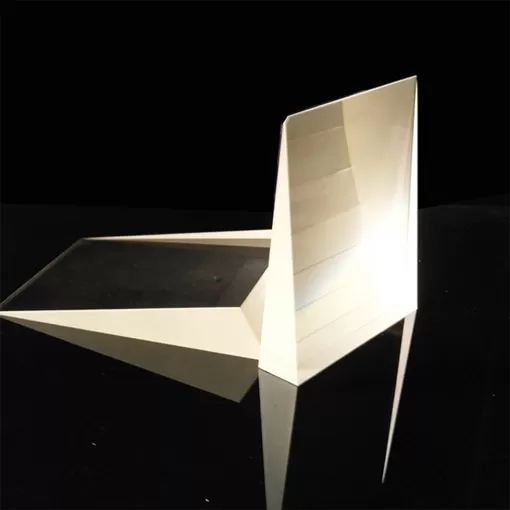

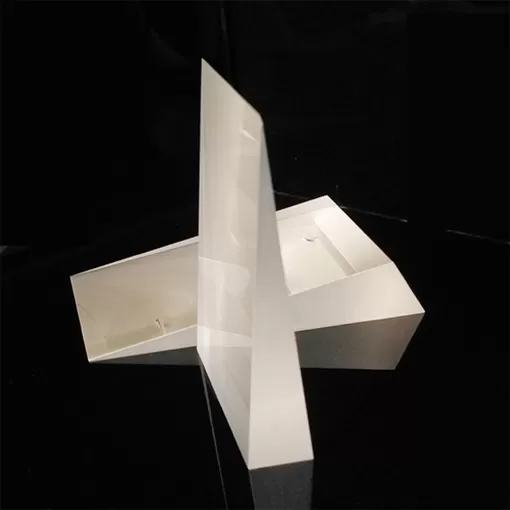

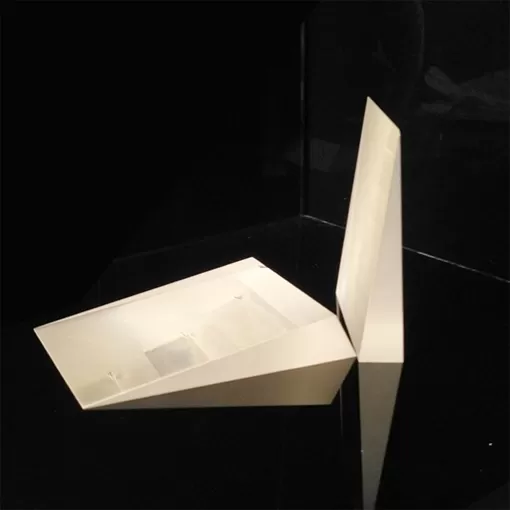

anamorphic prism1

变形棱镜

变形棱镜对是一对棱镜,通常用于重塑激光束的轮廓。例如,来自激光二极管的椭圆光束可以通过使用光学棱镜成对作为仅用于一个方向 (例如,水平方向) 的光束扩展器。当然,也可以只修改椭圆率,或者将圆形光束转换为椭圆形光束。



变形棱镜的描述


二极管激光器通常具有椭圆形的光束轮廓。但是,在大多数情况下,需要圆形光束的形状,例如与外部谐振器的图案匹配,以使光束尺寸适应通过隔离器的小孔。变形的变形棱镜对用于将椭圆形激光二极管光束转换为近似圆形光束,以在一维上放大椭圆形光束。

变形棱镜规格


材料SF11
尺寸公差+ 0.0,-0.2毫米
表面平整度<λ/8 @ 632.8 nm
表面质量60-40刮擦和挖掘
Θ 角29 ° 27 '± 3"
透明光圈> 中心圆形尺寸的85%
涂层MgF2垂直表面上的单层
