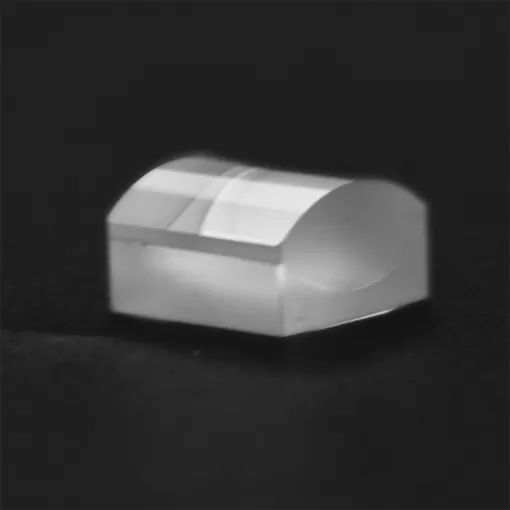

achromatic cemented cylindrical lens

消色差胶结圆柱透镜

消色差柱面透镜可以最大程度地减少色差,因此可以用于聚焦多色光束的单个方向。不像球面透镜这样会产生点聚焦点,消色差柱面透镜可以产生线性聚焦点。我们的圆柱形消色差双峰预装在一个1英寸的外壳中,以便于使用。外壳上刻有零件号,增加的投影胶片的范围,焦距,指示准线性光源时镜头应面对的方向的箭头,和表示透镜具有无限共轭比的无穷符号。作为专业人士之一光学元件公司,Ecoptik (也称为BRD Optical) 可以提供各种消色差柱面透镜。如果您有需求,请随时与我们联系。

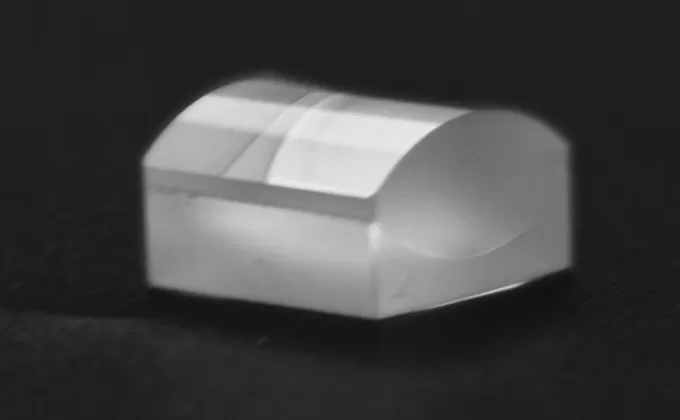

消色差胶结圆柱透镜的描述

消色差圆柱透镜用于最小化或消除色差。消色差设计还有助于最大程度地减少球面像差。消色差圆柱透镜非常适合一系列应用,包括荧光显微镜,图像中继,检查或光谱学。消色差圆柱透镜通常通过将两个元件粘合在一起或将两个元件安装在外壳中而设计,其产生的光斑尺寸比可比的单线透镜小。

消色差胶结柱面透镜规范


商业高精度
材料光学玻璃、熔融石英、石英等。
直径0.5毫米 ~ 150毫米
直径公差± 0.1毫米± 0.02
焦距-50毫米 ~ 2000毫米
焦距公差± 2% (<10毫米)
± 0.5% <10毫米-1000毫米)
± 1% (>1000%)
中央通信<3弧min<10弧秒
透明光圈> 85% ~ 92% 直径
表面质量 (划痕/挖掘)MIL 60/40MIL 10/5
表面精度Λ/4@632.8nmΛ/10632.8nm
斜面0.05毫米 ~ 0.2毫米x 45
涂层满足客户的要求。
