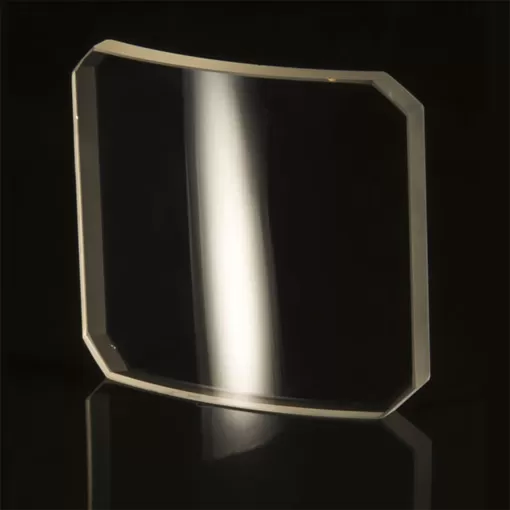

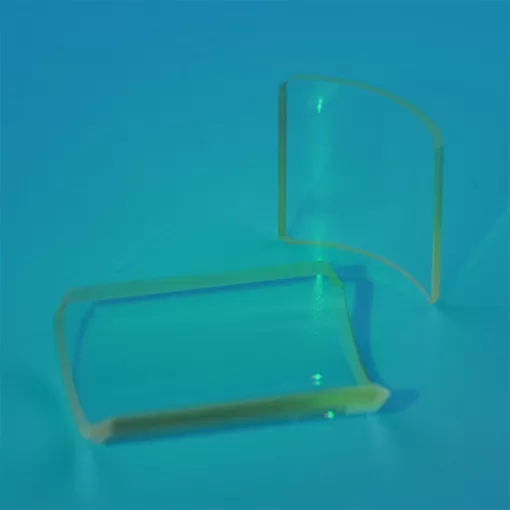

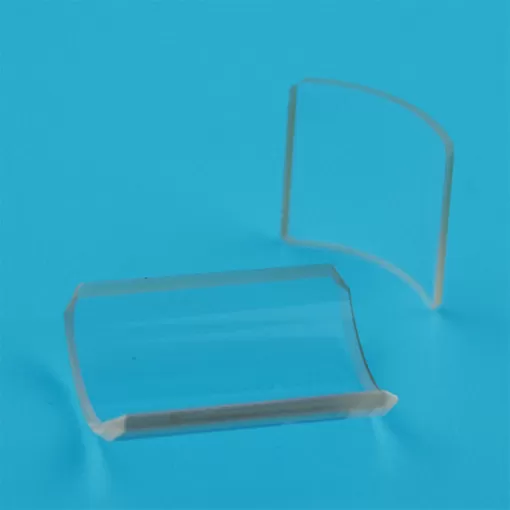

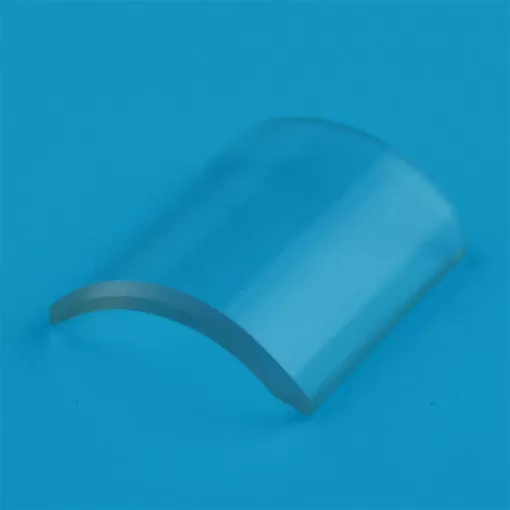

meniscus cylindrical lens

弯液面柱面透镜

弯液面柱面透镜可以增加系统的NA,而只会稍微增加总球差。负弯液面透镜用于增加另一个透镜的焦距,同时保持光学组件的角分辨率。当一个共轭物离透镜相对较远时,最好使用这种透镜形状。

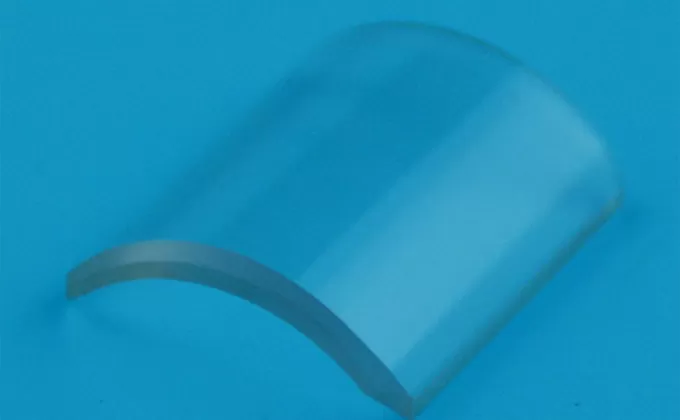

半月板圆柱透镜的描述


一个表面是凸形,另一个表面是凹形的圆柱形,它的作用是使光束在平面上会聚或发散,该光束不适用于垂直平面 (圆柱轴)。柱面透镜用于将透射平面波变成柱面波,或将原始柱面波变成平面波或球面波,这样的透镜可以校正眼睛的像散。


生态(也称为BRD光学) 采用经典的加工技术和严格的工艺控制,以确保镜头的表面精度足以满足客户的要求。同时,我们使用Zygo干涉仪在表面进展过程中以及最终处理过程中进行多次校正和测量。


半月板圆柱透镜的图纸

Drawing Of Meniscus Cylindrical Lens

弯月面柱面透镜规范



商业高精度
材料光学玻璃、熔融石英、石英等。
直径0.5毫米 ~ 150毫米
直径公差± 0.1毫米± 0.02
焦距-50毫米 ~ 2000毫米
焦距公差± 2% (<10毫米)
± 0.5% <10毫米-1000毫米)
± 1% (>1000%)
中央通信<3弧min<10弧秒
透明光圈> 85% ~ 92% 直径
表面质量 (划痕/挖掘)MIL 60/40MIL 10/5
表面精度Λ/4@632.8nmΛ/10632.8nm
斜面0.05毫米 ~ 0.2毫米x 45
涂层满足客户的要求。
