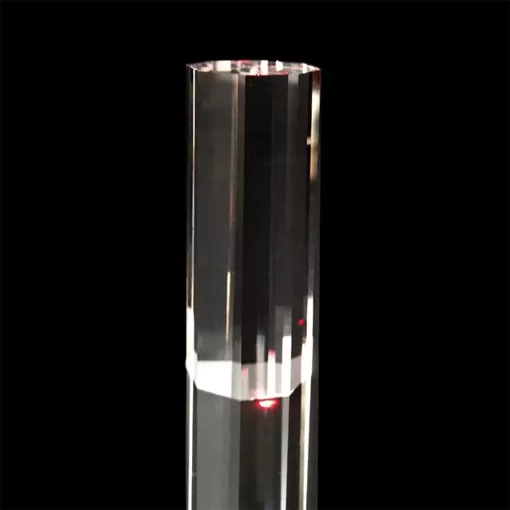

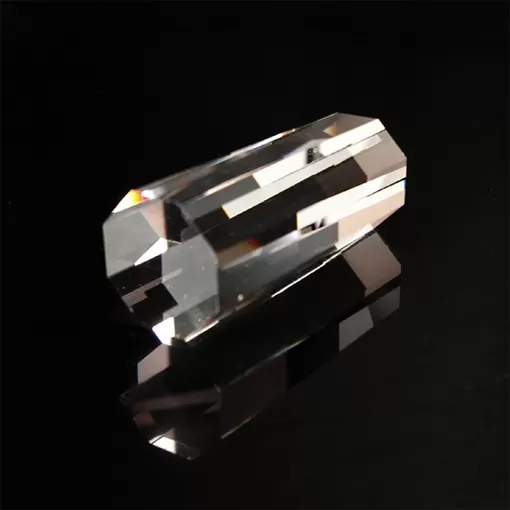

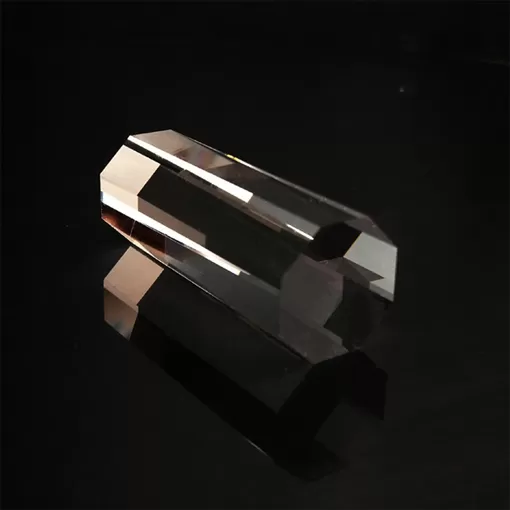

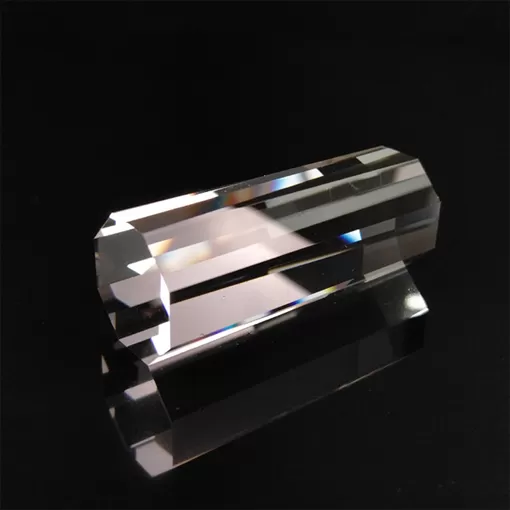

octagon light guide rod1

八角形导光杆

1、非均匀光源可以均匀化。

2、瞳孔为八角形。

3、可用于构建照明系统。

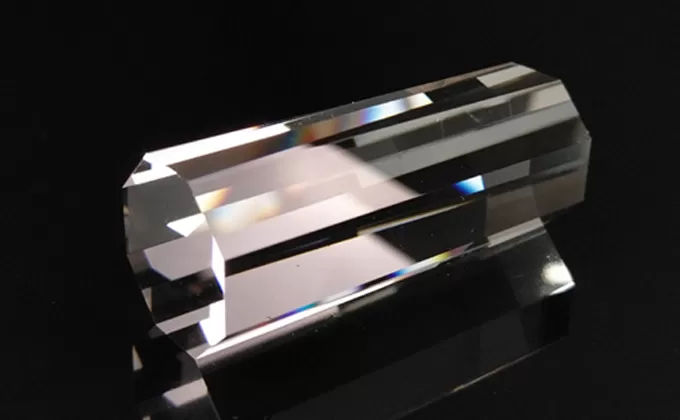

基于八边形的棱镜的描述


八角形导光棒采用全反射,可将非均匀光源转变为均匀光。正八角形光学棱镜也使照明更加均匀。在设计系统中,可以使用各种长度的导光杆。数值孔径NA值越高,则要求导光杆的长度越短。足以使输出光均匀。

正八边形棱镜规格


材料N-BK7,熔融石英
长度公差± 0.1毫米
CA的耐受性± 0.1毫米
表面质量60/40
表面精度λ/2
并行性<5弧分
