powell prism2

鲍威尔棱镜

鲍威尔镜头是简单圆柱镜头上线发生器性能的量子飞跃。圆柱透镜产生的光线不好,受到不均匀的高斯激光束的限制。鲍威尔透镜的圆形屋顶实际上是一个复杂的二维非球面曲线,它会产生大量的球面像差,从而沿直线重新分布光;减少中心区域的光线,同时增加线路末端的光线水平。结果是在各种机器视觉应用中使用的非常均匀的照明线; 从生物医学和汽车组装到巧克力曲奇生产。

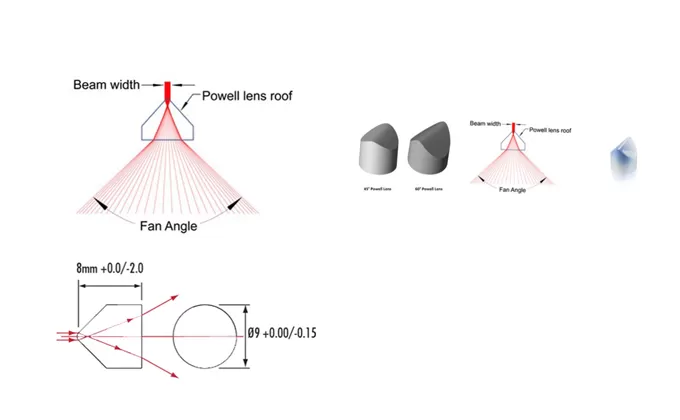

鲍威尔棱镜的描述


鲍威尔棱镜 (也称为激光线性发生器透镜) 是一种光学标记棱镜,可以针对直径为0.8毫米的激光束的输入进行优化。鲍威尔光学棱镜使激光束通过后可优化成光密度均匀、稳定性好、线性好的直线。不同于柱面透镜产生中心热点和褪色边缘高斯光束的特性,它可以消除高斯光束的中心热点和褪色边缘的分布,形成一条能量分布均匀的直线。全风扇角度范围从1 ° 到120 °。标准规格为5 ° 、10 ° 、20 ° 、30 ° 、40 ° 、45 ° 、50 ° 、60 ° 、70 ° 、80 ° 、90 ° 、110 ° 和120 °。


高斯激光束由普通柱面透镜,产生不均匀分布的直线,而Powell在棱镜的顶端是复杂的二维非球面,通过激光会产生大量的球面像差,光路被重新分配,减少光的中心区域,增加光的边缘,形成均匀的线条,适用于各种生物医学,汽车装配,食品加工和机器视觉应用。


用于定位,激光打标机,加工打标定位,打标建筑物目标,激光扫描系统,测量设备。适用于各种机器视觉应用;从生物医学到汽车组装再到巧克力曲奇生产;手机各种在线检测,飞机军事应用,船舶工厂。


description
description2
description3

鲍威尔棱镜规范


材料熔融石英/bk7玻璃
直径Φ0.8mm,Φ1mm,Φ2mm,Φ3mm,Φ5mm,Φ9mm,Φ10mm,Φ 15毫米或定制尺寸
直径公差+ 0.0/-0.05毫米/± 0.05毫米
风扇范围3 °,5 °,10 °,15 °,20 °,30 °,45 °,53 °,60 °,70 °,75 °,85 °,90 ° 96 °,100 °,110 °,120 °
角度公差<3弧最小值 ~ 30弧秒。
宽光束3毫米、4毫米、5毫米或定制尺寸
表面质量60/40,40/20,20/10刮擦和挖掘
透明光圈> 90%
斜面<0.2毫米 × 45 °
涂层根据客户要求


类型编号梁尺寸
(毫米)
风扇角度
(°)
直径
(毫米)
高度
(毫米)
BRD-PWP-1GB-1511598
BRD-PWP-1GB-3013098
BRD-PWP-1GB-4014098
BRD-PWP-1GB-4514598
BRD-PWP-1GB-6016098
BRD-PWP-1GB-9019098
BRD-PWP-1GB-110111098
BRD-PWP-2GB-42498
BRD-PWP-2GB-3023098
BRD-PWP-2GB-6026098
BRD-PWP-2GB-7027098
BRD-PWP-2.5GB-302.53098
BRD-PWP-3GB-1031098
BRD-PWP-3GB-1531598
BRD-PWP-3GB-2032098
BRD-PWP-3GB-3033098
BRD-PWP-3GB-4534598
BRD-PWP-3GB-6036098
BRD-PWP-3GB-7037098
BRD-PWP-3GB-9039098
BRD-PWP-3GB-110311098
BRD-PWP-4GB-2242298
BRD-PWP-4GB-3043098
BRD-PWP-4GB-9049098
BRD-PWP-5GB-1051098
BRD-PWP-5GB-3053098
BRD-PWP-5GB-3553598
BRD-PWP-5GB-4054098
BRD-PWP-5GB-4554598
BRD-PWP-5GB-5555598
BRD-PWP-5GB-6056098
BRD-PWP-5GB-7057098
BRD-PWP-5GB-7557598
BRD-PWP-5GB-9059098
BRD-PWP-5GB-110511098
BRD-PWP-5.7GB-905.79098
