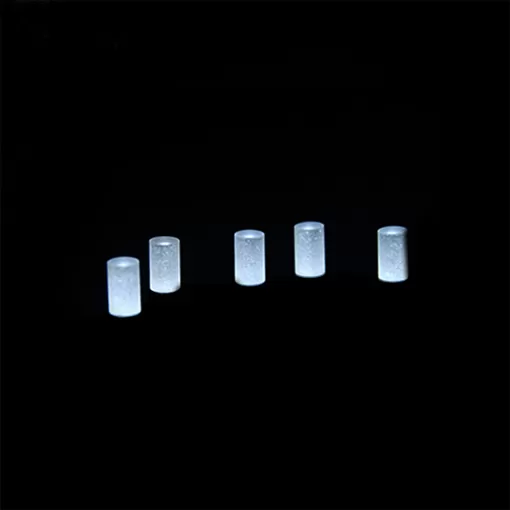

rod lens

棒透镜

棒形透镜的圆周经过抛光,两端经过研磨。光学性能类似于柱面透镜。经过棒状透镜直径的准直光将被聚焦成一条线。光学玻璃和紫外线熔融二氧化硅基板可用于各种紫外线、可见光和近红外应用。

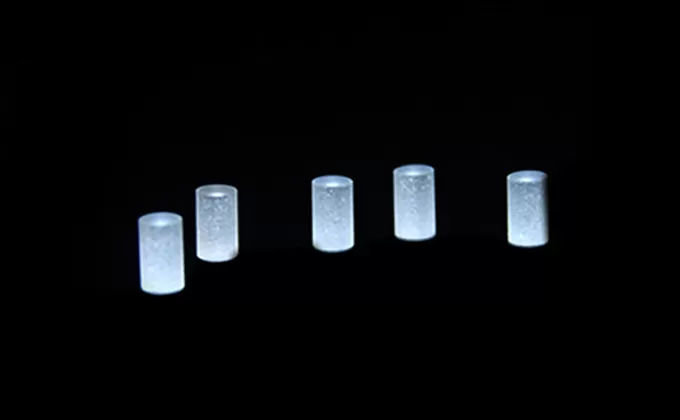

棒形透镜说明

光学棒透镜主要用于改变成像尺寸的设计要求。例如,将点转换为线点,或者在不改变图像宽度的情况下改变图像的高度。棒状透镜可应用于线性探测器照明、条形码扫描、全息照明、光学信息处理、计算机、激光发射。此外,圆柱形透镜用于高功率激光系统和同步加速器光束线。与此同时,对棒透镜零件的要求越来越高,尤其是在高功率激光腔和长距离线干涉仪中。如高精度测试仪器设备。作为一家专业的光学制造商,Ecoptik(也称为BRD optical)拥有这些类型的设备。横截面折射率为抛物面形状,对光束具有自聚焦效应,可用于光纤准直的光学透镜。

棒形透镜的规格



材料熔融石英红外光谱 OH< 10 PPM
1直径4.75mm+/-0.1mm
2长度12mm+/-0.2mm
3清晰孔径4.75mm(14.922mm 内径)*10mm Length
4表面质量20/10 Scratch/Dig
5表面图形1 波长不规则性
6斜边45Deg +/-15 deg Max Bevel=0.5mm
7涂敷以780nm 为中心的 MgF2 硬质涂层
8AOI22Deg

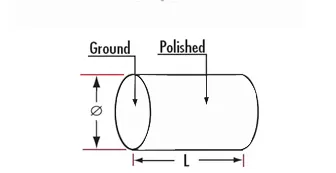

棒形透镜图

Drawing Of Rod Lens
