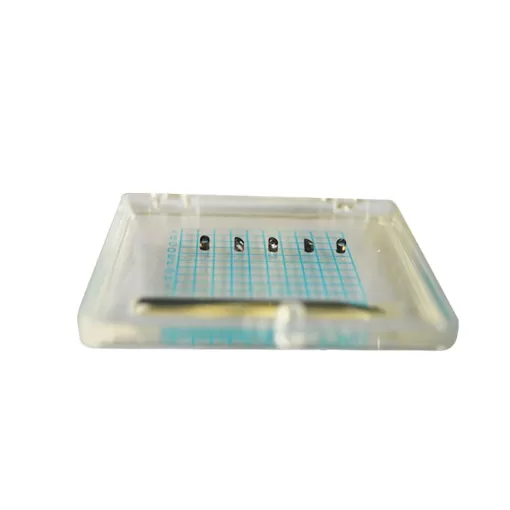

micro prism

微棱镜

Ecoptik的微棱镜主要用于内窥镜、LD到光纤的耦合应用。

我们的微棱镜是许多医疗和工业仪器制造商的热门产品。

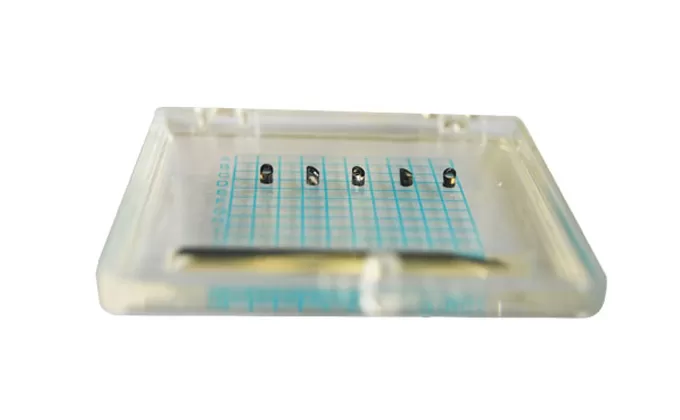

微棱镜说明

微棱镜提供了一种有效的方法来改变组件或光纤设备内光束的路径。当光线穿过棱镜的一个面时,就会发生折射。微棱镜在光纤中的主要用途是以高精度将光束从一个光学通道引导到另一个光学信道。它具有棱镜的所有光学特性。它只是一个很小的尺寸。

由于微棱镜的尺寸较小,其加工方法与普通棱镜略有不同。它也是通过切割、研磨和抛光光学玻璃制成的。

微棱镜规格


微棱镜结构

微型直角棱镜,微型楔形棱镜,微型鸽子棱镜,微型五角棱镜

基片

BK7 玻璃、熔石英等

维数

0.2mm~5mm

角度公差

Up to ±10 arc sec.

表面质量

20/10 , 10/5

表面平整度

λ/10

透明孔径

>90% of Dimension

涂敷

满足客户的要求
