double concave lens

双凹透镜

双凹透镜/反射镜的焦距为负,从而导致准直入射光发散。双凹透镜/反射镜在透镜的两侧具有相等的曲率半径。它们一般用于在现有系统中扩展光线或增加焦距,例如光束扩展器和投影系统。

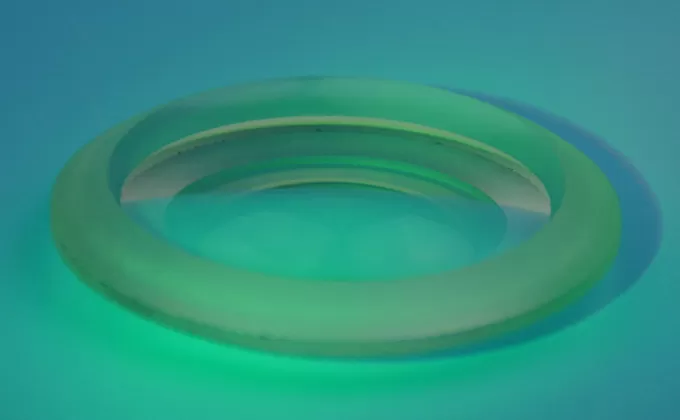

双凹透镜/反射镜的描述

的双凹透镜生态焦距为负,从而导致准直入射光发散。双凹透镜在透镜的两侧具有相等的曲率半径。

双凹透镜/反射镜规格


材料光学玻璃/熔融石英/蓝宝石等。
直径2毫米 ~ 300毫米
直径公差± 0.05毫米 (≤ 50毫米)
± 0.1毫米 (> 50毫米)
焦距-50毫米 ~-2000毫米
焦距公差± 0.2%(<10毫米)
± 0.5%(<10mm-1000mm)
± 1%(<> 1000毫米)
中心厚度2毫米 ~ 20毫米
表面质量60/40,40/20,20/10
表面精度Λ/2 ~ λ/10@632.8nm,532nm
透明光圈> 85% 挖掘直径
集中<3弧最小值 ~ 30弧秒
涂层根据客户要求


材料直径
(毫米)
表面半径1
(毫米)
表面半径2
(毫米)
中心厚度
(毫米)
焦距
(毫米)
H-ZK35-14.4-14.43-9.8
H-ZF68-7.2-30.55-7.4
H-K9L10-11.1-11.12-10.4
JGS110-9.25-9.251.25-9.8
H-ZF7LA11-11.9-11.92-7.1
H-K9L12-25.1-25.11.26-24
BAF312-19.5-47.12-23.4
ZF1112-12.6-12.63-7.4
H-K9L12.5-103-1031.5-98.9
H-ZF613-30.6-1543-33.5
H-LAK713-48.9-27.72-24.4
H-ZK213-12.1-15.71-11.3
H-ZF613.5-34.7-79.61.5-31.6
H-ZF214-36.2-1923-45
H-ZF614-34.7-79.63-31.6
H-LAK53A14-31.7-58.81.5-27
H-K9L14-27.9-32.22-19
H-ZF615-23-27.72.8-16.4
H-ZF615-27.5-23.67.23-16.4
H-F315-50.5-11.31.5-14.8
N-SF615-13.2-12.12-7.4
H-ZF316-30.6-15.83-14.6
H-LAF50B16.7-16.8-17.81.8-11
H-LAF50B17.3-37.2-37.23-23.9
H-K9L20-299-85.42-128
H-ZF52A20-51.6-211.9-16.7
H-ZF621-77.4-77.42.5-51
H-ZF7LA21-42.6-1844.064-42.8
H-ZF7LA22-255-16.29-18.7
H-K9L24-11.1-901-18.9
JGS125-92.1-92.12.5-100
H-K9L25-52.1-52.13.5-50
H-LAF425-38.4-38.48.4-25.4
H-F425-36.7-29.23-25
ZK927-149-52.91.45-62.7
H-ZK2128.6-281-23.83-35
BaK229.5-2249-80.22-143
JGS130-71-713-77
BaK230.5-2249-76.42-137
H-ZF332-11.8-2842-15.7
ZF141-692-1702.8-211
ZF7L44-153-493-45.8
ZF454-340-2492.5-197
H-ZF358-73.8-2344-77.8
F460-74.9-78.41-61.3
ZF165-516-1635.49-190
ZBaF365-296-52.42.5-67.5
H-ZF268-83.5-2495.5-92.3
F1368-2465-41.83-65.6
H-F472-170-71.812-80
H-K9L90-102-3476

-15

2
