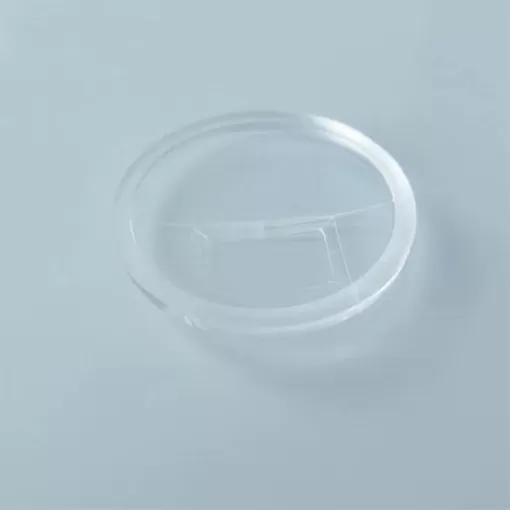

精密抛光非球面透镜

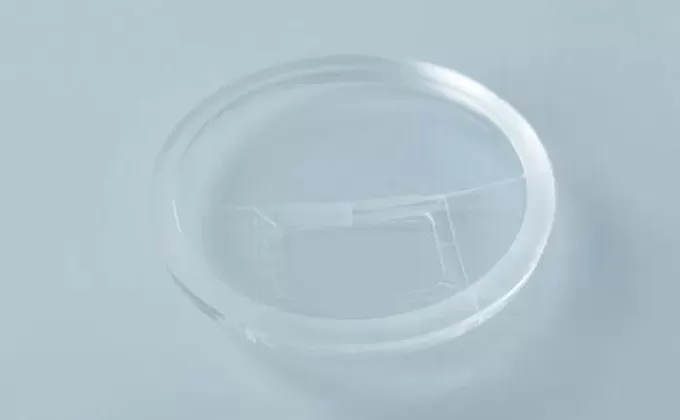

精密抛光非球面透镜说明

Ecoptik的非球面淹没和抛光工艺与球面透镜类似。首先，通过淹没来确定表面的形状，然后通过抛光来保证非球面的粗糙度。在校正抛光的过程中减少了形状偏差。接下来是沙漠化进程。在非球面抛光过程中，主要解决非球面曲率半径的变化问题。通过连续精细抛光、调整等反复操作，确保每个镜片都符合精度要求。

部件总数的减少不仅有助于减小系统的尺寸或重量，而且简化了组装过程。因此，该设计比基于球面透镜的类似系统更紧凑、更强大。将非球面集成到应用中，例如聚焦激光二极管的输出，不仅可以降低总成本，而且优于使用传统球面光学透镜设计的组件。

• 非球面透镜的优点

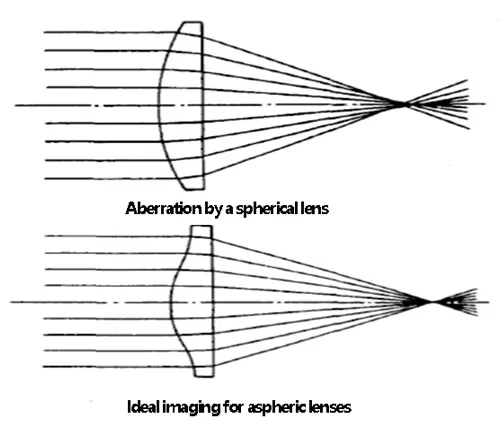

下图比较了平行单色光通过球面透镜和非球面透镜产生的焦点，球面透镜中的成像点由于球面像差而模糊，非球面透镜中成像点非常清晰。因此，非球面透镜可以用来代替球面透镜组来纠正正统观念。例如，对于通常使用十个透镜的变焦透镜，可以使用一个或两个非球面透镜来代替五个或六个球面透镜，这样可以实现相同或更高的光学效果，降低生产成本，并实现系统的轻量化和小型化。此外，减少透镜数量的光学系统还减少了机械公差、额外的校准步骤和抗反射镀膜要求，从而提高了整体系统的实用性并降低了整体系统设计成本。

在光学系统中使用非球面元件可以提高系统的性能，减少光学元件的数量，从而降低仪器的质量、体积和紧凑的结构。因此，非球面光学元件经常用于具有大视场、大孔径、高像差要求、小结构要求或特殊要求的光学系统中。非球面光学元件由于其优异的光学性能，越来越成为一种非常重要的光学元件。
