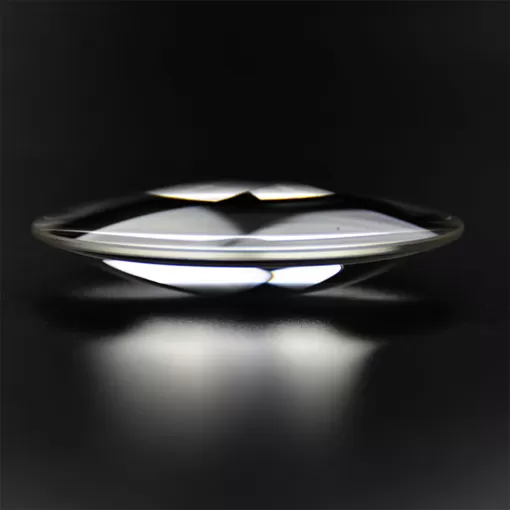

双凸透镜

Name: 双凸透镜
Brand: Ecoptik

双凸透镜/反射镜在其水平轴和垂直轴上都是对称的。镜头的两个面中的每一个都可以被认为是球体的一部分。双凸透镜/反射镜在其中间较厚的事实表明，它将会聚平行于其主轴传播的光线。双凸透镜/反射镜是会聚透镜。双凹透镜/反射镜在其水平轴和垂直轴上也对称。双凹透镜的两个面可以被认为最初是球体的一部分。双凹透镜在其中间较薄的事实表明，它将发散平行于其主轴传播的光线。双凹透镜/反射镜是发散透镜。这两种类型的透镜-双凸透镜和双凹透镜/反射镜将是物理课堂教程本单元中将讨论的唯一类型的透镜。

如果您想获得双凸透镜的价格，请随时与我们联系。

定制双凸透镜/镜面价格

立即购买

描述
规格

双凸透镜/反射镜的描述

双凹透镜在其中间较薄的事实表明，它将发散平行于其主轴传播的光线。双凹透镜是发散透镜。这两种类型的透镜-双凸透镜和双凹透镜将是物理课堂教程本单元中将讨论的唯一类型的透镜。

两个凸透镜的规格

材料	光学玻璃/熔融石英/蓝宝石等。
直径	2毫米 ~ 300毫米
直径公差	± 0.05毫米 (≤ 50毫米)
直径公差	± 0.1毫米 (> 50毫米)
焦距	50毫米 ~ 2000毫米
焦距公差	± 0.2%(<10毫米)
	± 0.5%(<10mm-1000mm)
	± 1%(<> 1000毫米)
中心厚度	2毫米 ~ 20毫米
表面质量	60/40，40/20，20/10
表面精度	Λ/2 ~ λ/10@632.8nm，532nm
透明光圈	> 85% 挖掘直径
集中	<3弧最小值 ~ 30弧秒
涂层	根据客户要求

材料	直径 (毫米)	表面半径1 (毫米)	表面半径2 (毫米)	中心厚度 (毫米)	焦距 (毫米)
H-ZF7LA	5.4	12.19	3.4	2.63	3.5
ZF14	10	11.324	8.083	3.37	5.6
H-ZLAF68B	8	6.11	104.23	2.2	6.7
H-ZF7LA	10	10.49	10.49	3.5	7
ZF11	9	11.5	7.5	9.6	8
H-K9L	14	32.15	13.397	4.7	9
H-K9L	10	9.817	9.817	4.6	10.3
H-ZF62	14	28.64	12.972	6	10.4
H-LAK53A	11	27.589	10.5	3.1	10.4
JGS1	9.5	9.09	9.09	3.5	10.5
H-LAF3	14	10.56	30.62	5	11.1
H-K9L	11	11.695	11.695	4	12
H-K9L	12.5	12.1	12.1	4.5	12.5
ZF6	12	591.82	9.62	4	12.6
H-K9L	6.8	13.183	13.183	2	13.11
JGS1	11	7.34	26.52	6	13.5
H-LAK1	10	19.724	15.346	3.5	13.6
H-LAK3	14	28.31	14.997	5.5	13.8
ZF1	12	17.014	17.014	4.5	13.8
H-ZBAF21	8	12.039	55.72	2.32	13.9
H-LAK7	9	19	19	4	13.9
H-QF50	16.6	17.76	13.315	5.53	13.9
H-ZBAF21	8	12.039	55.72	2.32	13.9
ZK3	11.7	38.965	10.284	33	14.16
H-K51	12.5	14.011	14.011	4.6	14.2
H-K9L	12	36.526	9.005	4.5	14.5
H-K9L	10	64	9.29	3	15
H-ZK2	13	11.06	42.875	5	15.6
H-ZK3	14	31.35	12.702	3.9	15.86
H-LAK7	11	13	77	4	15.9
H-ZBAF21	15	28.81	19.099	3.68	16.4
JGS1	11	73.3	9.067	5	16.5
H-ZK11	15	22.92	21.15	3.73	17
H-ZK9A	12	49.493	13.381	2.5	17.2
ZK3	14.2	12.702	48	3.7	17.44
ZK3	14.8	13.381	40.8	4	17.59
H-ZK11	15	22.92	21.15	3.73	17.8
H-K9L	19.8	22.887	13.765	7.7	17.9
ZK9	16.5	34.28	15.704	4.5	17.98
ZK3	14.8	17.3	25.638	3.8	18.13
H-LAK3	22	16.144	92.68	6.5	18.8
H-ZK9A	11	18.11	31.47	3.1	18.9
H-K9L	15.5	26.12	15.136	4.5	19.28
ZF6	12	19.04	57.53	3	19.3
H-ZK9A	16	14.369	67.975	4	19.48
BaK8	13.5	70.63	13.062	3.6	19.55
JGS1	13.417	15.812	19.59	4.3	19.8
H-F4	32	69.2	20.83	12.5	20
H-ZK10L	15	17.192	43.96	4.69	20.5
H-ZK10L	14	17.912	43.96	4.96	20.5
ZK9	16.5	76.91	15.241	4	20.85
H-ZK6	16	46.88	16.827	4	20.9
H-LAF3B	16	21.59	54.45	3.5	21.1
H-K9L	14.6	23.01	19.59	4.6	21.2
H-ZK3	18	53.85	16.385	4.5	21.84
H-K9L	12.6	22.28	22.28	2.5	22
H-ZLAF68B	20	38.55	38.55	5	22.5
H-ZK10	20	15.62	145.273	7	23
QK3	10	45.16	15	2.36	23.27
H-ZK9	21.5	41.84	21.6	5.5	23.75
H-F4	20.6	16.482	131.2071	4.91	23.9
N-LAK12	15	42.87	25.66	4	24.2
N-ZK9	21.5	70.18	18.65	5.5	24.33
H-ZLAF50B	18	33.525	46.6	3.3	24.7
H-K9L	12.7	25.28	25.28	3.52	25
H-LAK3	20	36.81	36.81	4	25.2
H-K9L	13	50	17.498	3	25.5
H-ZK50	17.8	34.848	26.993	5	25.8
BAK2	25	32.884	23.621	7.8	26.8
ZK9	21	41.8	26.4	5.5	26.91
H-LAK53A	16	29.404	63.187	3	27
H-LAF53	18.5	62.95	29.17	3.7	27
ZK9	22.5	20	100	5.5	27.35
H-ZK3	15.2	19.01	100	3	27.37
H-LAK51	13	37.76	37.76	2.8	27.5
ZBaF3	25.5	100	21.68	6.3	27.69
H-FK61	30	17.97	69.2	12	28
H-LAF3B	18.6	27.616	75.01	7.7	28
