二向色滤光片

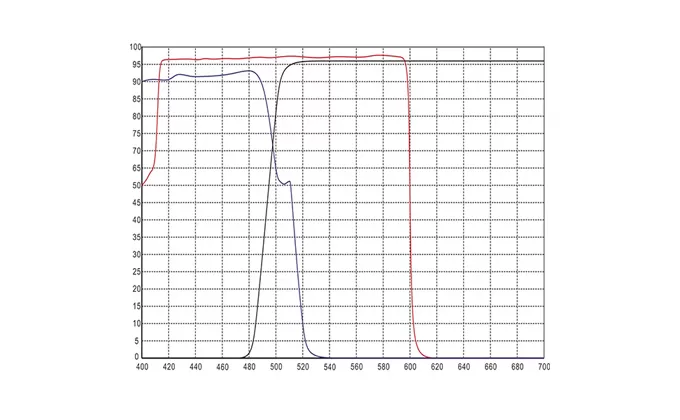

二向色滤光片说明

二向色滤光片利用薄膜干涉的原理，在水面上产生与油膜相同的颜色。当光以一定角度照射到油膜上时，一些光从油的顶面反射，而一些光从与水接触的底面反射。由于从底部反射的光的传播路径略长，一些波长会因这种延迟而增强，而另一些波长则会被抵消，从而产生可见颜色。

在二向色镜或滤光器中，不是使用油膜来产生干涉，而是在玻璃基底上构建具有不同折射率的交替光学涂层层。具有不同折射率的层之间的界面产生相位反射，该相位反射选择性地增强某些波长的光并干扰其他波长的光。这些层通常通过真空沉积来添加。通过控制层的厚度和数量，可以将频率的通带调整到滤波器的宽度，并根据需要使其更宽或更窄。因为不需要的波长被反射而不是被吸收，所以二向色滤光器在操作期间不会吸收这种不需要的能量，因此不会成为通带中更多的所有能量）。

类似的二向色棱镜用于有意将白光分为各种色带的情况（例如，在彩色视频投影仪或彩色电视摄像机中）。然而，现在更常见的是，相机具有吸收滤波器阵列，以对单个CCD阵列上的单个像素进行滤波。

二向色滤光片的应用

在荧光显微镜中，二向色滤光片充当分束器，将激发频率的照明直接引导到样品，然后在分析仪中拒绝相同的激发频率，但通过特定的发射频率。

一些液晶投影仪使用二向色滤光片而不是棱镜，将灯泡发出的白光在通过三个液晶单元之前分成三种颜色。

较旧的DLP投影仪通常通过色轮传输白色光源，色轮使用二向色滤波器来快速切换通过（单色）数字微镜设备发送的颜色。较新的投影仪可以使用激光或LED光源来直接发射所需波长的光。

它们被用作激光谐波分离器。它们通过选择性光谱反射和透射分离倍频激光系统的各种谐波分量。

二向色滤光器也被用于为高功率照明产品创建gobo。通过重叠最多四个彩色二向色滤镜来拍摄照片。

相机放大器的彩色头使用二向色滤光片来调整打印中的颜色平衡。
